Elektrinio dviračio kontroleris 36V EB18 EB19 SY-WZK036-250-3

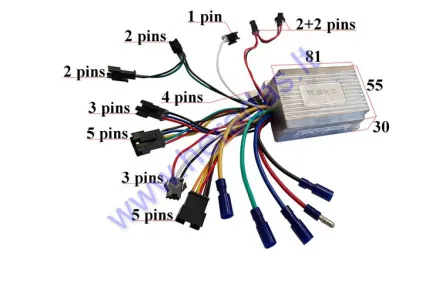

Kontroleris EB102 (valdiklis) skirtas 3 fazių 120 laipsnių daugiausia dviračių ar panašiems varikliams. Šis kontroleris skirtas dirbti 36 voltų sistemoje. Kontrolerio negalima naudoti  vienos fazės ( 2 laidų ) variklių sistemose.

Laidų pajungimas:

1. Raudonas ir juodas (didesnio diametro) - į akumuliatorių.

2. Geltonas, mėlynas, žalias (didesnio diametro be jungimo kaladėlės) - fazių laidai į variklį. Junkite pagal spalvą.

4. Plonas geltonas, mėlynas, žalias, raudonas+5V, juodas (5 laidų jungimo kaladėlė) - į holodaviklius variklio viduje.

5. Plonas juodas, žalias, raudonas/juodas -į akseleratoriaus rankenėlę. Jei kontroleris veikia normaliai, tarp juodos ir raudonos spalvos laidų turi būti pastovi 4.2 V įtampa, žalio laido įtampos lygis skirsis nuo 0,8 iki 4,2 voltų, proporcingai rankenėlės pasukimui. Jei tarp juodo ir raudono laido yra pastovi + 4,2 volto įtampa ,o sukiojant rankenėlę įtampa ant žalio laido nesikeičia vadinasi sugedusi rankenėlė. Atkreipkite dėmesį - kartais gamintojai kaladėlėse sukeičia laidų tvarką. Prieš jungdami patikrinkite, kad laidų spalvos sutaptų.

6. Žalias/geltonas juodas -į spynelę.

Aukščiau minėtų  laidų pakanka, kad sistema veiktų. Kitų laidų galima nepajunginėti. Kiti laidai yra skirti pagalbinėms funkcijoms. Priklausomai nuo kontrolerio modelio jų kiekis gali skirtis.

7. Mėlynas raudonas - į panelės indikaciją.

8. Juodas, raudonas, mėlynas  - PAS ( Pedal assist system - Pedalų pagalbos sistema). Ši jungtis jungiasi prie pedalų apsukų daviklio. Pagal Europos teisę elektrinis dviratis turi važiuoti tik padedant pedalais. Nesant šios jungties dviratis važiuos tik pasukus akseleratoriaus rankenėlę - nepadedant pedalais.

9. Baltas, juodas – dvi jungtys į stabdžių rankenėles.

10. Geltonas, juodas dvi jungtys į šviesas ir garsinį signalą.

11. Galinis stabdžių žibintas.
